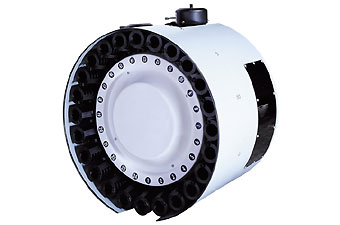

产品叙述:
| 采刹车马达驱动凸轮方式，结构简单，产品成熟可靠。 |
 |
产品特点
- 刀套采复合工程塑胶,强度高,适用温度-20C~120C,重量轻,抗老化、腐蚀,正常使用状况下刀套损坏率接近0%。
- 刀套滑道采用专利设计,刀盘旋转时低噪音、低震动。

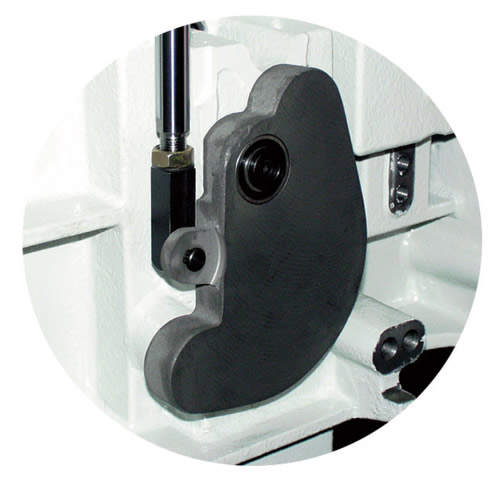

- 倒刀结构采曲线凸轮设计,倒刀动作顺畅,无气压时可预防刀套下垂。
- 刀库结构刚性佳,能承载快速换刀及较大刀重。
- 刀盘运转皆采筒形滚子设计,运转顺畅.安静,定位精准。
产品规格
30#
| 刀具数 |
16T~30T(20T) |
| 刀具形式 |
BT/CAT/ISO/HSK/SK Series |
| 换刀时间 |
0.8sec |
| 最大刀重 |
5kg |
| 最大刀长 |
300mm |
| 20T 为例 |
| 刀具中心距 |
410mm |
| 刀具最大直径 |
满刀最大径：φ60mm
邻空刀最大径：φ100mm |
| 刀具最大偏载重量 |
40kg |
| 刀库驱动源 |
入力电压：AC220V 3φ 60HZ/380V 3φ50HZ |
| 气压单元 |
5~6kg/c㎡ |
40#
| 刀具数 |
16T~40T(24T) |
| 刀具形式 |
BT/CAT/ISO/HSK/SK Series |
| 换刀时间 |
1.0~1.8sec |
| 最大刀重 |
8kg |
| 最大刀长 |
350mm |
| 24T 为例 |
| 刀套中心距 |
80mm |
| 刀具最大直径 |
满刀最大径：φ80mm
邻空刀最大径：φ160mm（半罩/全罩） |
| 刀具最大偏载重量 |
90kg |
| 刀库驱动源 |
入力电压：AC220V 3φ 60HZ/380V 3φ50HZ |
| 气压单元 |
5~6kg/c㎡ |
50#
| 刀具数 |
20T~30T(24T) |
| 刀具形式 |
BT/CAT/ISO/HSK/SK Series |
| 换刀时间 |
2.5~3.2sec |
| 最大刀重 |
16kg |
| 最大刀长 |
400mm |
| 24/30T 为例 |
| 刀套中心距 |
975mm |
| 刀具最大直径 |
20T满刀最大径：φ133mm
24T满刀最大径：φ127mm
30T满刀最大径：φ124mm |
| 邻空刀最大径 |
φ200mm（半罩） φ150mm（全罩） |
| 刀具最大偏载重量 |
180 kg |
| 刀库驱动源 |
入力电压：AC220V(380V)3φ 60HZ(50HZ) |
| 最小气压 |
5-6 kg/c㎡ |
